Doy un Ejemplo que me ayudó mucho para un calibre de apreciación de 0.05 mm
Cuento el número de divisiones menores en la regla pequeña, y entonces hago la siguiente cuenta:
1/ número de divisiones menores (uno dividido el número)
esto nos da la apreciación
entonces luego de determinar los milímetros que marca el cursor en la regla mayor, ej: 21mm, hay que contar cada división hasta llegar a la línea que coincide con la de arriba, hay que ir sumando según la apreciación, dejo un ejemplo en imágenes para que se entienda:
Que medida es?
Cuento el número de divisiones menores en la regla pequeña, y entonces hago la siguiente cuenta:
1/ número de divisiones menores (uno dividido el número)
esto nos da la apreciación
entonces luego de determinar los milímetros que marca el cursor en la regla mayor, ej: 21mm, hay que contar cada división hasta llegar a la línea que coincide con la de arriba, hay que ir sumando según la apreciación, dejo un ejemplo en imágenes para que se entienda:
Que medida es?
Si pensaste en 21,13 no estás en lo cierto
El valor verdadero es 21,65
otra forma de hacerlo, es contar el numero de divisiones menores, en este caso 13, y multiplicarlo por la apreciación, que es 0.05; que como dije sale de dividir 1 sobre el número de divisiones que contás en la regla más chica.
entonces 13 x 0.05 da 0.65 y a este valor le sumamos los mm que contemos en la regla mayor.
entonces 13 x 0.05 da 0.65 y a este valor le sumamos los mm que contemos en la regla mayor.

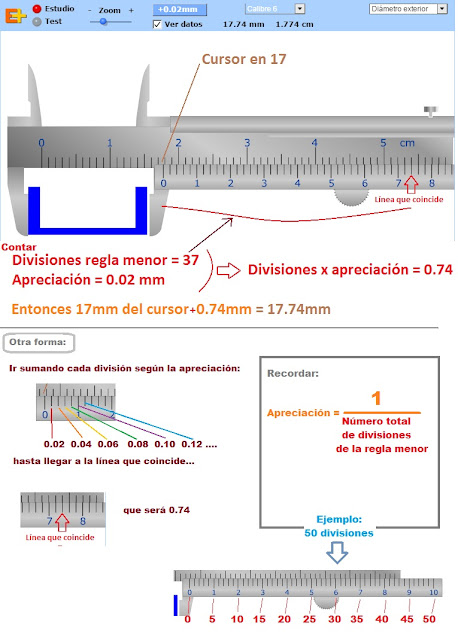

Otro ejemplo más claro:
