Freecad Resumen

 Freecad en español:

• Mover el objeto: Shift y el botón medio del mouse.
• Transparencia del objeto: se utiliza para ver lo que hay detrás, En el panel izquierdo, en la pestaña Modelo, clic en el objeto y presionar la tecla espacio.
• Cambiar el color del objeto: pestaña inferior vista y luego clic en Shape Color.
• Seleccionar Múltiples objetos: clic en uno, tecla ctrl presionada, clic en el otro; o bien seleccionar en el panel izquierdo, pestaña Modelo.
• Selección de varias aristas (bordes): con tecla ctrl.

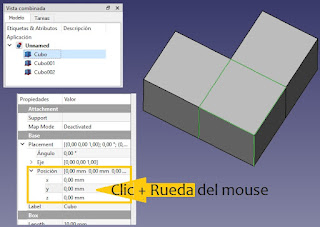

Ejercicio de posición de objetos: crear  3 cubos, mover 2 de ellos de tal modo que no se superpongan.

Ejercicio de dimensiones de objeto: cambiar las dimensiones del cubo en Box

Clic en Ver -> activar o desactivar la cruz de los ejes.

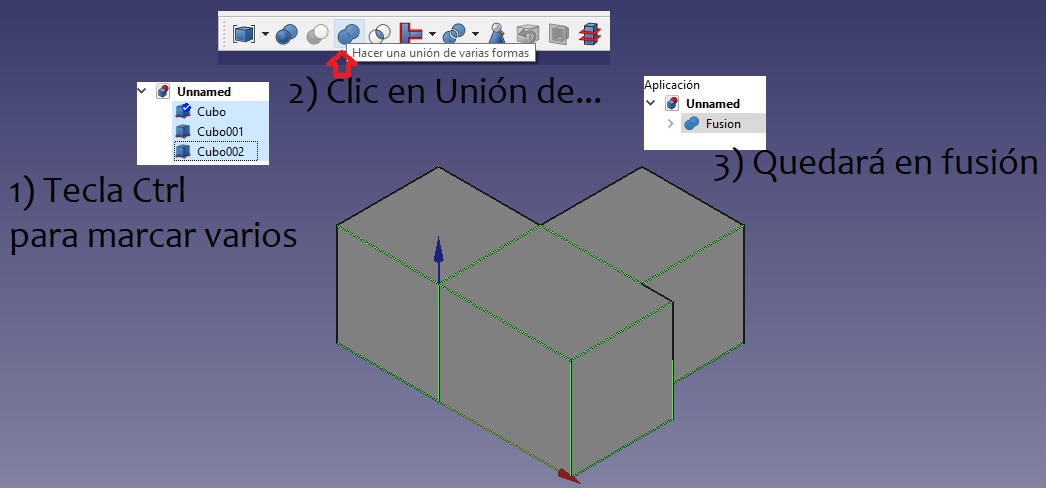

Ejercicio para fusionar (agrupar) objetos:

Sirve para por ejemplo luego poder cambiar su posición

Ejercicio de eliminar las líneas de unión: en el panel izquierdo seleccionar Refine en True

Ejercicio de Rotación según ejes X Y Z: desde el panel izquierdo, seleccionar con 1 el eje z, y el resto 0. Cambiar el ángulo de forma  + o -  (con la rueda del mouse)

Ejercicio de rotación según el centro del objeto:

-Cambiar la altura a 2mm, esto está en el pan el izquierdo en Box.

-Clic en Edición, duplicar la selección.

-En el panel izquierdo clic en Placement (que está dentro de base), clic en los 3 puntos ..., clic en Usar Centro de Masa. Cambiar ángulo a 45º

-Clic en ok.

Ejercicio de Corte entre dos piezas: superponer 2 piezas y luego "cortar" una sobre la otra.

Primero marcar la pieza que será marcada, luego la que va a desaparecer.

Ejercicio con Cilindro: insertar un cilindro, cambiar sus propiedades para dejarlo de la siguiente manera:

Ejercicio de achaflanamiento de bordes: seleccionar las aristas con ctrl, luego clic en la herramienta de chaflán.

Realizar lo mismo pero con la herramienta de redondeo.
